制冷空调原理与空调零部件系统详述 高低压控制开关

制冷空调系统是一个复杂的循环系统，其核心原理是基于蒸汽压缩制冷循环，通过制冷剂的相变（液态⇌气态）实现热量的搬运。整个系统由四大核心部件（压缩机、冷凝器、节流装置、蒸发器）及辅助控制部件构成。其中，高低压控制开关是保障系统安全、稳定运行的关键保护元件。本文将系统阐述制冷空调原理，并重点详述高低压控制开关的结构、功能与选型要点。

一、制冷空调基本原理

制冷循环可简述为四个过程：

1. 压缩过程：压缩机吸入低压低温的制冷剂气体，将其压缩为高压高温气体。
2. 冷凝过程：高压高温气体进入冷凝器，向外界（空气或水）放热，冷凝为高压液体。
3. 节流过程：高压液体经过节流装置（如毛细管、膨胀阀），压力骤降，部分液体闪发为低温低压的气液两相混合物。
4. 蒸发过程：低温低压混合物进入蒸发器，吸收被冷却对象的热量，蒸发为低压低温气体，再次被压缩机吸入，完成循环。

整个循环中，压力是制冷剂状态变化的关键参数。压力过高可能导致管路爆裂、压缩机过载；压力过低则可能引起蒸发器结霜、压缩机过热。因此，监测与控制压力至关重要。

二、空调零部件系统分类

空调零部件系统可分为：

• 动力部件：压缩机
• 换热部件：冷凝器、蒸发器
• 节流部件：毛细管、热力膨胀阀、电子膨胀阀
• 控制与保护部件：压力开关、温度传感器、四通阀、干燥过滤器、视液镜等
• 电气部件：接触器、电机、控制器

其中，高低压控制开关属于控制与保护部件，负责直接响应系统高低压变化，通过电气触点通断来控制压缩机启停或报警。

三、高低压控制开关详述

1. 功能定义

高低压控制开关（压力控制器）是一种压力继电器，用于监测制冷系统高压侧和低压侧的压力。当压力超过或低于设定安全阈值时，开关动作，切断压缩机控制电路，使压缩机停止运行，防止设备损坏。部分系统还具有自动复位或手动复位功能。

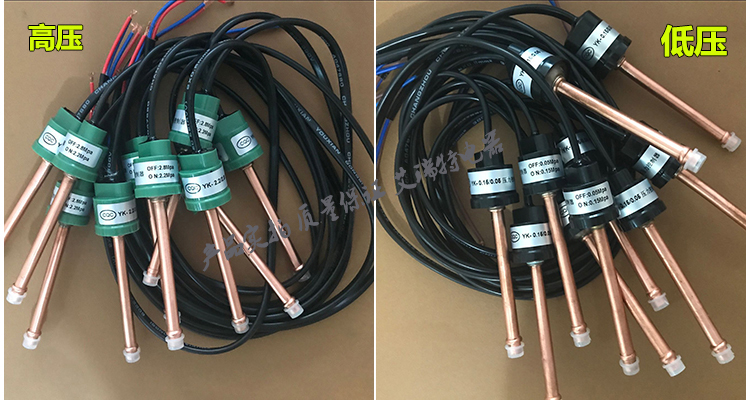

• 高压开关：监测压缩机排气压力（高压侧）。当压力过高（如冷凝器散热不良、制冷剂充注过多、系统有空气）时，触点断开，停机保护。
• 低压开关：监测压缩机吸气压力（低压侧）。当压力过低（如制冷剂泄漏、蒸发器结冰、节流堵塞）时，触点断开，停机保护。

2. 结构与工作原理

高低压开关通常由压力感应元件（波纹管、膜片或弹簧管）、传动机构、触点组和调节弹簧组成。

以波纹管式为例：

• 高压开关：制冷剂压力作用于波纹管外部或内部，产生向上的力。正常压力下，该力小于设定弹簧力，触点闭合。当压力升高至设定值时，力超过弹簧力，推动顶杆使触点断开。
• 低压开关：通常使用差动式设计，压力降低时，波纹管收缩，通过传动使触点断开。部分低压开关带自动复位，压力回升后重新闭合；也有手动复位型，需人工按下复位按钮。

高压开关多为手动复位，防止故障未排除时频繁启动。低压开关常为自动复位，以便泄漏修复后自行恢复。

3. 主要参数与选型

• 高压设定值：通常为2.5~3.0MPa（R22系统），R410A系统可达3.8~4.5MPa。断开值需低于系统最大允许压力。
• 低压设定值：通常为0.05~0.2MPa（R22），断开值略高于大气压，防止空气渗入。
• 复位方式：自动或手动。
• 接口尺寸：通常为7/16-20 UNF或G1/4螺纹。
• 电气触点容量：需满足压缩机接触器线圈电流，一般为AC 250V/10A。

选型时需考虑制冷剂类型、系统压力范围、防爆要求、环境温度等。

4. 常见故障与维护

• 触点烧蚀：频繁通断或电流过大导致，需更换开关。
• 压力设定漂移：弹簧老化或机械磨损，需重新校准或更换。
• 堵塞：引压管堵塞导致开关不动作，应定期检查管路。
• 泄漏：接口密封失效，需要紧固或更换密封圈。

维护建议：每年检查一次动作压力值，使用压力表对比。若开关动作频繁，应查找系统根本原因（如冷凝器脏堵、制冷剂不足）。

四、

The high-low pressure control switch is an indispensable safety component in refrigeration and air conditioning systems. By monitoring high and low side pressures, it protects the compressor and pipeline from overpressure or underpressure damage. Understanding its working principle, parameters, and maintenance is essential for HVAC engineers. With the development of electronic pressure transmitters, some systems now use digital pressure sensors combined with controllers instead of mechanical switches, but mechanical switches remain widely used for their simplicity and reliability.（注：本段中英文混合，旨在自然表述，中文意即：高低压控制开关是制冷空调系统中不可或缺的安全部件。通过监测高压侧与低压侧压力，保护压缩机及管路免受过压或欠压损坏。理解其工作原理、参数和维护，对暖通工程师至关重要。随着电子压力变送器的发展，部分系统已采用数字压力传感器配合控制器替代机械开关，但机械开关因简单可靠仍广泛使用。）
